ถ้าถามว่าเครื่องมือชิ้นไหนสำคัญที่สุดสำหรับช่างซ่อมบอร์ดมือถือ คำตอบส่วนใหญ่คือ "Hot Air" หรือเครื่องเป่าลมร้อน เพราะงานถอดชิป ใส่ชิป บอลขา และอุ่นกาว ล้วนต้องใช้มันทั้งนั้น แต่ Hot Air ก็เป็นเครื่องมือที่ทำบอร์ดเสียบ่อยที่สุดเหมือนกัน ถ้าตั้งค่าและใช้งานไม่ถูก บทความนี้สรุปให้ว่า Hot Air คืออะไร สำคัญยังไง และใช้ยังไงให้ปลอดภัย
━━━━━━━━━━━━━━━━ 1) Hot Air คืออะไร ━━━━━━━━━━━━━━━━
Hot Air คือเครื่องที่ดูดอากาศผ่านขดลวดความร้อน (ฮีตเตอร์) แล้วเป่าลมร้อนออกทางหัวเป่า ให้ความร้อนกระจายทั่วจุดที่ต้องการ ต่างจากหัวแร้งที่ให้ความร้อนแค่จุดเดียวที่ปลายหัวแร้งสัมผัส
เพราะชิปบนบอร์ดมือถือส่วนใหญ่ขาอยู่ใต้ตัวชิป (BGA) หรือเล็กมากจนจับด้วยหัวแร้งไม่ได้ จึงต้องใช้ลมร้อนทำให้ตะกั่วใต้ชิปละลายพร้อมกันทั้งหมด
ส่วนประกอบหลักที่ช่างต้องรู้: • ฮีตเตอร์ — ตัวสร้างความร้อน • พัดลม / ปั๊มลม — ตัวกำหนดแรงลม • หัวเป่า (Nozzle) — มีหลายขนาด เลือกตามขนาดชิ้นงาน • เซนเซอร์และระบบคุมอุณหภูมิ — ทำให้ความร้อนคงที่ • ระบบหลับอัตโนมัติ — วางด้ามบนแท่นแล้วเครื่องจะลดความร้อนและเป่าระบายให้เย็นเอง
━━━━━━━━━━━━━━━━ 2) ทำไม Hot Air ถึงสำคัญ ━━━━━━━━━━━━━━━━
• ถอดและใส่ชิป BGA เช่น IC ชาร์จ, IC เสียง, PMU ที่หัวแร้งทำไม่ได้ • บอลขาชิปด้วยตะกั่วเหลวและแผ่นเพลท • ถอดและใส่ชิ้นเล็ก เช่น ตัวต้านทาน, ตัวเก็บประจุ, คอนเน็กเตอร์ • อุ่นกาวเพื่อถอดแพ ถอดชิ้นส่วนที่ติดกาว และช่วยแยกบอร์ดแซนด์วิชร่วมกับแท่นความร้อน • งานทั่วไปอย่างหดท่อหด และไล่ความชื้นเบื้องต้น
Hot Air ดีหรือไม่ดี มีผลกับงานโดยตรง: เครื่องที่ความร้อนนิ่ง แรงลมคงที่ ตะกั่วจะละลายพร้อมกันทั้งชิป งานเร็วขึ้น และลดความเสี่ยงบอร์ดพองหรือแพดหลุด ส่วนเครื่องที่อุณหภูมิแกว่ง จะทำให้ช่างต้องเป่านานขึ้นหรือร้อนเกินโดยไม่รู้ตัว

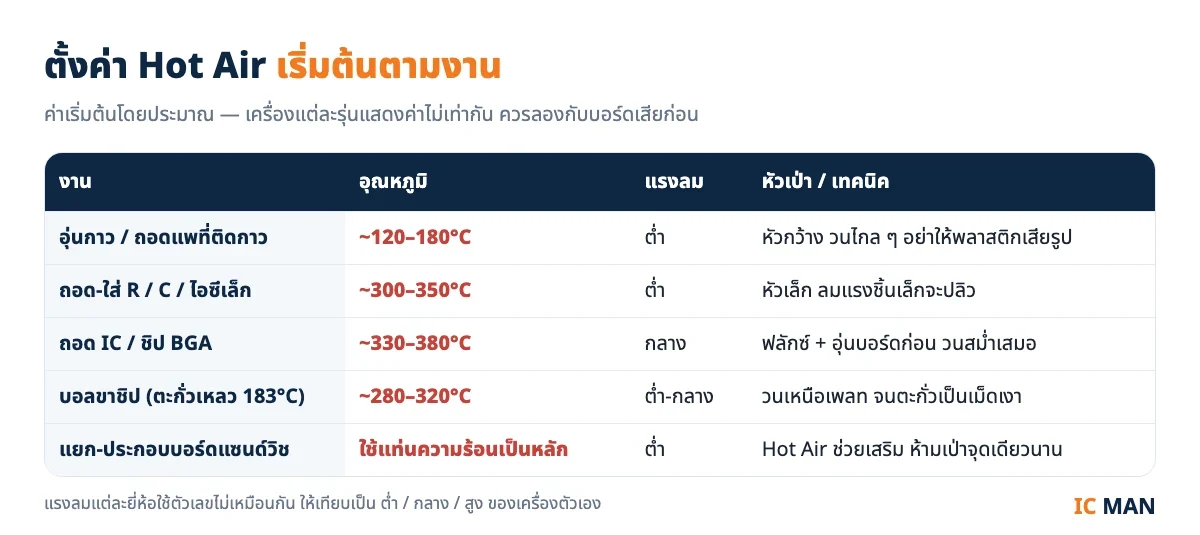

━━━━━━━━━━━━━━━━ 3) 4 อย่างที่ต้องคุมให้ได้ ━━━━━━━━━━━━━━━━
• อุณหภูมิ — ร้อนน้อยไปตะกั่วไม่ละลาย ต้องเป่านาน ร้อนเกินบอร์ดและชิปข้างเคียงเสีย • แรงลม — แรงไปชิ้นเล็กปลิว และตะกั่วรอบข้างละลายตาม เบาไปความร้อนไม่ถึง • ขนาดหัวเป่า — ใช้หัวที่ใกล้เคียงขนาดชิป ความร้อนจะไม่กระจายไปโดนจุดอื่น • ระยะห่างและการวน — ถือหัวเป่าห่างพอประมาณ แล้ววนเป็นวงสม่ำเสมอตลอด ห้ามจ่อนิ่งจุดเดียว
ข้อควรรู้: ตัวเลขบนหน้าจอของเครื่องแต่ละรุ่นไม่เท่ากับความร้อนจริงที่ปลายหัว ถ้าทำงานบอร์ดจริงจัง ควรวัดด้วยเทอร์โมมิเตอร์แบบสายวัด (Thermocouple) สักครั้ง จะได้รู้ว่าเครื่องของตัวเองตั้งเท่าไหร่ได้ความร้อนจริงเท่าไหร่
━━━━━━━━━━━━━━━━ 4) ขั้นตอนถอดชิปด้วย Hot Air ━━━━━━━━━━━━━━━━
ขั้นที่ 1 — ถอดแบตและแพทุกเส้นออกจากบอร์ดก่อน วางบอร์ดบนแผ่นยางทนความร้อนหรือแท่นยึดบอร์ด
ขั้นที่ 2 — ปิดกันความร้อนรอบ ๆ ด้วยเทปทนความร้อนหรือฟอยล์ โดยเฉพาะคอนเน็กเตอร์พลาสติก กล้อง และชิปที่ไม่เกี่ยวข้อง
ขั้นที่ 3 — ทาฟลักซ์รอบขอบชิปบาง ๆ แล้วอุ่นบอร์ดก่อน (ด้วยแท่นความร้อน หรือเป่าวนกว้าง ๆ ที่ความร้อนต่ำ)
ขั้นที่ 4 — ตั้งความร้อนและแรงลมตามงาน ใช้หัวเป่าขนาดพอดีชิป แล้ววนสม่ำเสมอเหนือชิป
ขั้นที่ 5 — เมื่อตะกั่วใต้ชิปละลาย ชิปจะขยับได้เองเบา ๆ เมื่อแตะด้วยแหนบ จึงค่อยยกขึ้น ถ้ายังติดอยู่ห้ามงัด
ขั้นที่ 6 — ปล่อยบอร์ดเย็นตามธรรมชาติ แล้วทำความสะอาดแพดด้วยฟลักซ์และลวดซับตะกั่วก่อนใส่ชิปใหม่

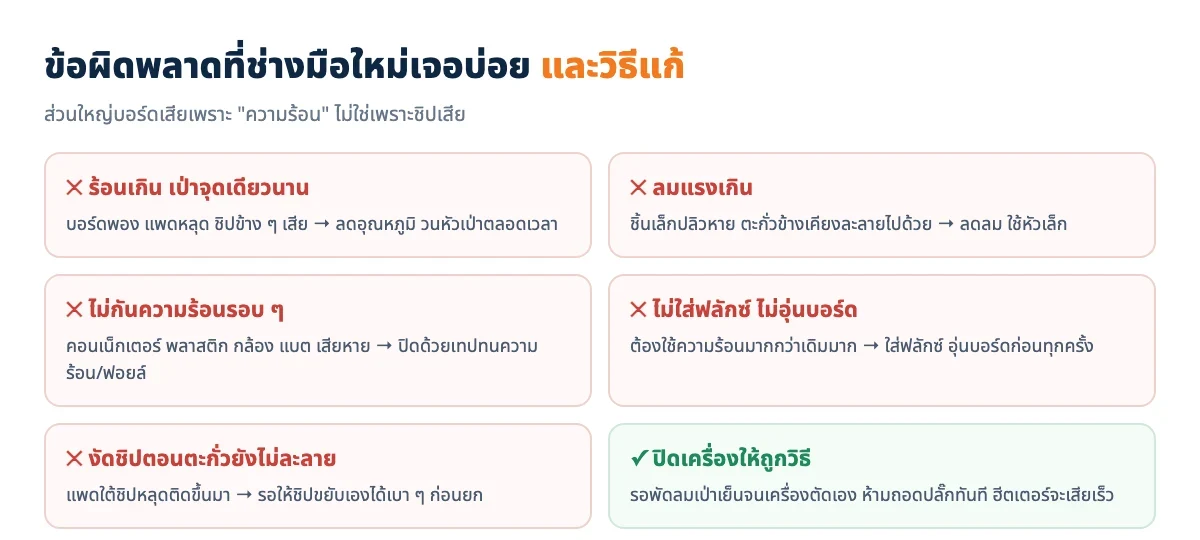

━━━━━━━━━━━━━━━━ 5) ข้อผิดพลาดที่ต้องระวัง ━━━━━━━━━━━━━━━━
• ชิปที่มีกาวรองใต้ชิป (Underfill) ต้องอุ่นให้กาวนิ่มก่อน แล้วใช้ใบมีดบางเลาะกาวรอบขอบ อย่าเพิ่มความร้อนเพื่อหวังให้ชิปหลุดเอง • บอร์ด 2 ชั้นของ iPhone รุ่นใหม่ ห้ามใช้ Hot Air อย่างเดียวแยกบอร์ด ควรใช้แท่นความร้อนเป็นหลัก แล้วใช้ Hot Air ช่วยเสริม • ปิดเครื่องทุกครั้ง ให้วางด้ามบนแท่นแล้วรอพัดลมระบายความร้อนจนเครื่องตัดเอง ห้ามถอดปลั๊กทันที ฮีตเตอร์จะเสียเร็ว
━━━━━━━━━━━━━━━━ 6) เลือกซื้อ Hot Air ดูอะไรบ้าง ━━━━━━━━━━━━━━━━
• ความร้อนนิ่ง ขึ้นเร็ว และกลับมาที่ค่าที่ตั้งได้เร็วเมื่อเริ่มเป่า • ปรับแรงลมได้ละเอียด เป่าเบามากได้ สำหรับงานชิ้นเล็ก • มีหัวเป่าหลายขนาด และหาซื้อหัวเพิ่มได้ง่าย • ด้ามจับเบา ไม่ร้อนมือ และมีระบบหลับอัตโนมัติ • มีโหมดบันทึกค่า (Preset) จะสลับงานได้เร็ว เช่น ค่าบอลขา ค่าถอดชิป
━━━━━━━━━━━━━━━━ สรุป ━━━━━━━━━━━━━━━━
Hot Air คือหัวใจของงานซ่อมบอร์ดมือถือ ใช้ได้ทั้งถอดชิป ใส่ชิป บอลขา และอุ่นกาว แต่ถ้าใช้ผิดก็ทำบอร์ดเสียได้ง่ายที่สุด จำไว้ 4 อย่าง คือ คุมอุณหภูมิ คุมแรงลม เลือกหัวเป่าให้พอดี และวนหัวเป่าตลอดเวลา ร่วมกับการใส่ฟลักซ์ อุ่นบอร์ดก่อน และปิดกันความร้อนรอบ ๆ งานจะเร็วขึ้นและบอร์ดปลอดภัยกว่าเดิมมาก
